保護具

スカイマスク

エラストマー面体

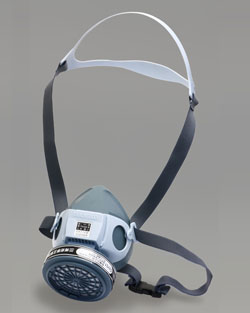

スカイマスク


装着イメージ
スカイマスク(防毒)GH716 前斜横
正面      斜め     横

国家検定合格 第TN568号・GH716型

■製品特徴
  • 面体はシリコーン配合高耐油性エラストマーを採用。素材の一部にシリコン修飾基を化学結合させることにより、一般的なシリコーン添加法である機械的ブレンドとは一線を画す素材親和性を達成しました。従来の柔らかさはそのままに、シリコーンゴム面体に迫る耐油性をエラストマー面体級の価格でご提供します。
  • 下方視野が広くなるように吸収缶を下付きに設計しました。
  • 後頭部の形状にフィットする幅広頭部板の採用により、装着時の安定感が向上しました。
  • 専用設計のバックルは軽い力で着脱でき、しめひものスムーズな調節と確実な保持を両立。
性能
項目 性能(平均値) 社内基準値
Sサイズ Mサイズ
吸気抵抗 13Pa 12Pa 50Pa以下
排気抵抗 32Pa 29Pa 80Pa以下
排気弁の作動気密 30秒以上 15秒以上
二酸化炭素濃度上昇値 0.5% 0.5% 1.0%以下
質量 95g 99g 110g以下

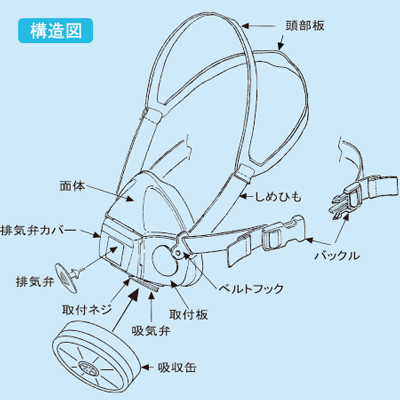

構造図

スカイマスク構造図

[拡大]

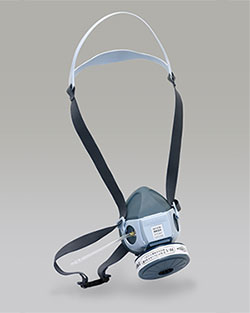

模擬面体FT747(定量的フィットテスト用面体)

スカイマスク(防毒)GH716型(エラストマー面体)で定量的フィットテストを行う際には模擬面体(チューブを接続した測定専用面体)が必要となります。

FT747模擬面体 現在のご使用品 フィットテスト用模擬面体
GH716S  FT747S
 GH716M FT747M


      ※FT747模擬面体は、実際の作業では使用できません。

      ※FT747模擬面体は受注生産品となります。
       製造には2週間ほどのお時間をいただいております。



シリコーンゴム面体

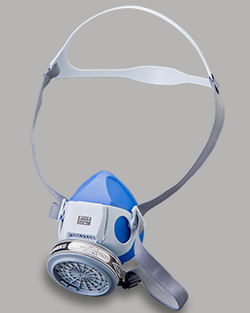

スカイマスク


装着イメージ
スカイマスク(防毒)GH715s 前斜横
正面      斜め     横

国家検定合格 第TN420号・GH715S型

■製品特徴
  • 面体はシリコーンゴムを採用。耐油性が向上。
  • 下方視野が広くなるように吸収缶を下付きに設計しました。
  • 後頭部の形状にフィットする幅広頭部板の採用により、装着時の安定感が向上しました。
  • 専用設計のバックルは軽い力で着脱でき、しめひものスムーズな調節と確実な保持を両立。
  • 高い撥水性と耐劣化性を有するシリコーン素材の採用により、長期にわたり安定した性能を保ちます。
性能
項目 性能(平均値) 社内基準値
Sサイズ Mサイズ
吸気抵抗 13Pa 14Pa 50Pa以下
排気抵抗 26Pa 26Pa 80Pa以下
排気弁の作動気密 30秒以上 15秒以上
二酸化炭素濃度上昇値 0.5% 0.6% 1.0%以下
質量 107g 114g 120g以下
耐油性試験当社比較データ
項目 GH716型 GH715S型
浸漬前重量/寸法 0.23g / 0.97mm 0.32g / 1.02mm
浸漬後重量/寸法 0.26g / 1.13mm 0.35g / 1.06mm
浸漬による変化率 113% / 116% 109% / 104%

試験法:素材を不飽和鎖式炭化水素(皮脂中の成分)に浸漬し、膨潤による形状変化を調査する。(重量、試験片中心部の厚みで評価)

構造図

スカイマスク構造図

[拡大]

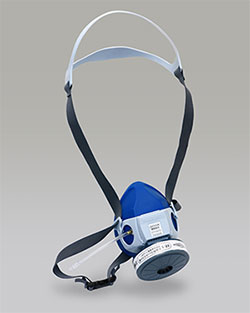

模擬面体FT747S(定量的フィットテスト用面体)

スカイマスク(防毒)GH715S型(シリコーン面体)で定量的フィットテストを行う際には模擬面体(チューブを接続した測定専用面体)が必要となります。

FT747模擬面体 現在のご使用品 フィットテスト用模擬面体
GH715SS  FT747SS
 GH715SM FT747SM


      ※FT747S模擬面体は、実際の作業では使用できません。

      ※FT747S模擬面体は受注生産品となります。
       製造には2週間ほどのお時間をいただいております。


関連パーツ  交換用直結式小型吸収缶

G43S2(有機・酸性ガス用+防じん機能:区分S2)

G43S2(有機・酸性ガス用吸収缶+防じん機能:区分S2)

  • 有機ガスと酸性ガス用吸収缶に防じん機能(区分S2)を搭載!
  • チッパーの利用可能(商品名:37チッパー)
  • 塗装チッパーの利用可能(商品名:37塗装チッパー)
  • 破過時間(有機ガス) 50分以上
  • 破過時間(酸性ガス)260分以上
G37S2(有機ガス用吸収缶+防じん機能:区分S2)

G37S2(有機ガス用吸収缶+防じん機能:区分S2)

  • 有機ガス用吸収缶に防じん機能(区分S2)を搭載!
  • 特定重金属含有塗料での塗装に最適!
  • チッパーの利用可能(商品名:37チッパー)
  • 塗装チッパーの利用可能(商品名:37塗装チッパー)

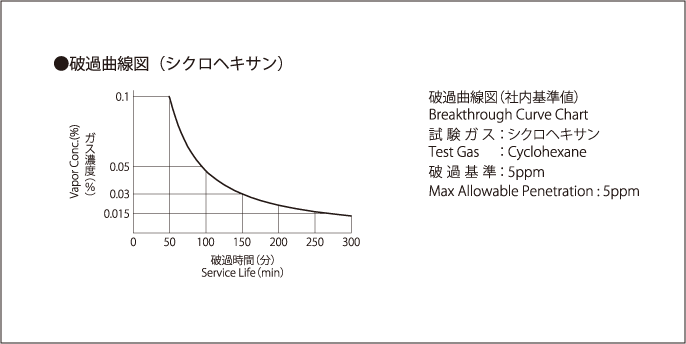

  • 破過時間150分以上 [破過曲線図]
  • 粒子捕集効率95%以上
G37S1(有機ガス用吸収缶+防じん機能:区分S1)

G37SI(有機ガス用吸収缶+防じん機能:区分S1)

  • 防じんフィルタ内蔵(区分S1:捕集効率80%以上)
  • チッパーの利用可能(商品名:37チッパー)
  • 塗装チッパーの利用可能(商品名:37塗装チッパー)

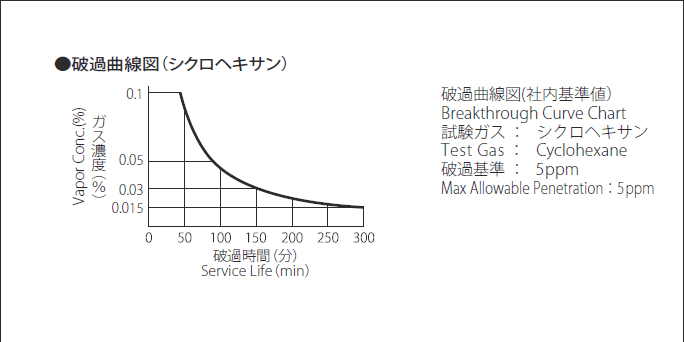

  • 破過時間150分以上 [破過曲線図]
G38S1 (有機ガス用エコ吸収缶+防じん機能:区分S1)

G38S1(有機ガス用エコ吸収缶+防じん機能:区分S1)

  • 吸収缶の缶体に紙を副原料として利用した「リーゲンペレット※1」を採用しました。
  • 「リーゲンペレット」は焼却時※2のCO2発生量が減少します。

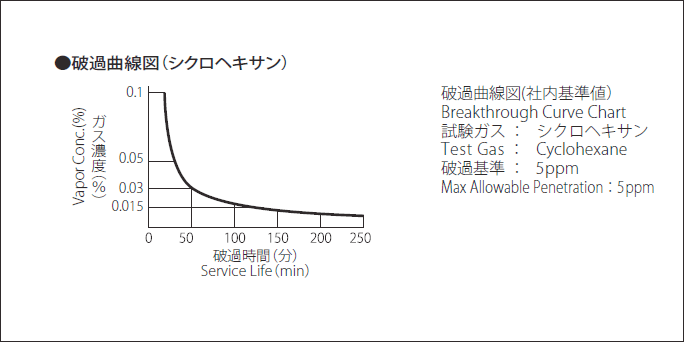

  • 破過時間50分以上 [破過曲線図]
  • 防じんフィルタ内蔵(区分S1)
  • 粒子捕集効率80%以上
  • ※1:リーゲンペレットは髙六商事(株)の商品です。
  • ※2:使用済み吸収缶の廃棄方法については、当該地区の処理業者にご確認ください。
G36-03(有機ガス用吸収缶)

G36-03(有機ガス用吸収缶)

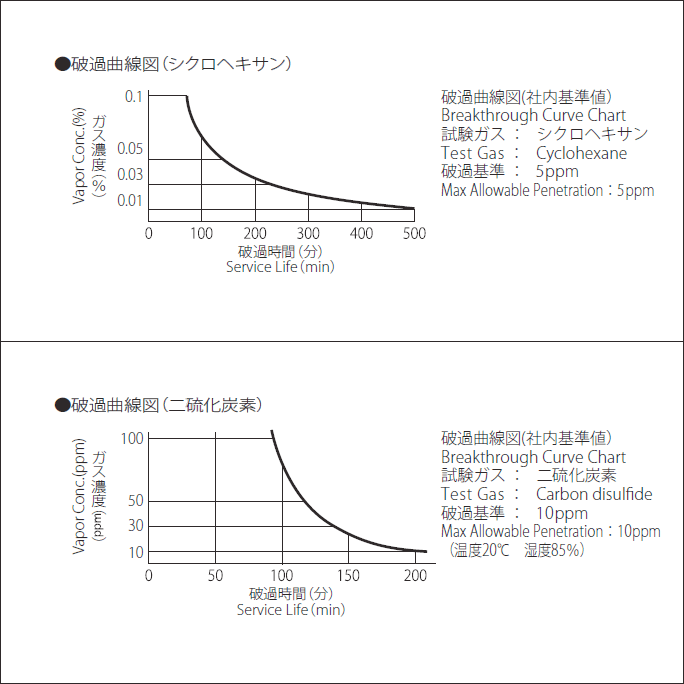

直結式小型防毒マスク用吸収缶の種類と性能

吸収缶は、どんな有毒ガスにも有効というわけではありません。吸収缶の種類によって除去できる有毒ガスと除去できない有毒ガスがあります。下記の吸収缶の種類と性能から、作業環境に適した吸収缶を選んでください。


形式の名称 吸収缶の種類 試験ガス 試験濃度 破過時間 適応ガス
社内基準値 国家検定
または
JIS規格
吸収缶形式:G36-03 有機ガス用 シクロヘキサン 0.03% 210分以上 50分以上 トルエン,
キシレン,
ベンゼン,
メチルエチルケトン,
トリクロルエチレン,
クロルピクリン,
酢酸エチル,
二硫化炭素,
DMF,
DMAc,
アニリン,
ピリジン,
石油類など
有機ガス用
(フィルタ付)
防じん機能S2
シクロヘキサン 0.03% 150分以上 50分以上 上記有機ガス用
適応ガスと
有害粉じんなど
塩化ナトリウム
粒子
50mg/m3
以下
捕集効率
95%以上
捕集効率
95%以上
吸収缶形式:G37S1 有機ガス用
(フィルタ付)
防じん機能S1
シクロヘキサン 0.03% 150分以上 50分以上 上記有機ガス用
適応ガスと
有害粉じんなど
塩化ナトリウム
粒子
50mg/m3
以下
捕集効率
80%以上
捕集効率
80%以上
吸収缶形式:G37S1 シクロヘキサン 0.03% 50分以上 50分以上
塩化ナトリウム
粒子
50mg/m3
以下
捕集効率
80%以上
捕集効率
80%以上
有機・酸性ガス用
(フィルタ付)
防じん機能S2
シクロヘキサン 0.03% 50分以上 50分以上 上記有機ガス用適応ガス、
塩化水素等のハロゲン化水素,
発煙硫酸,硝酸等。
上記酸性ガス用適応ガスと
有害粉じんなど。
塩化水素 0.03% 260分以上 80分以上
塩化ナトリウム
粒子
50mg/m3
以下
捕集効率
95%以上
捕集効率
95%以上
吸収缶形式:G46 アンモニア用 アンモニア 0.1% 140分以上 40分以上 アンモニア
